TURBO RÜCKSCHLAGVENTILE FÜR DRUCKLUFTANLAGEN

Klicken, um zum Video zu gelangen:

turbo-rueckschlagventile

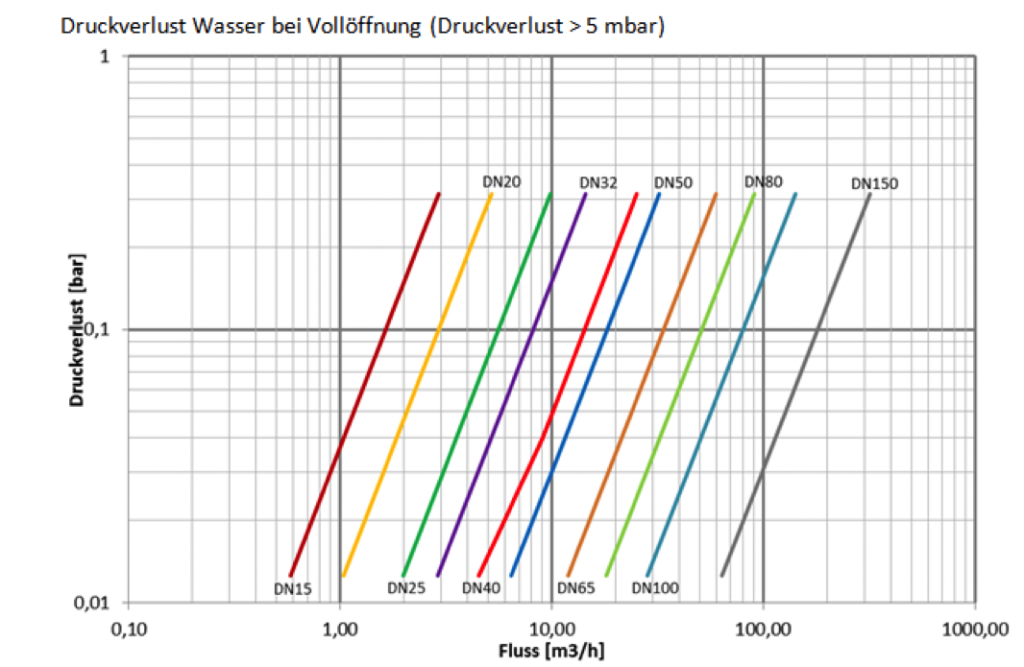

Druckverlustdiagramm (Darstellung doppelt logarithmisch)

Unübertroffen in Ihrer Wirtschaftlichkeit

Beschreibung

EDS-Turbo-Rückschlagventile dienen der Absicherung von Druckluftanlagen gegen Gasrücktritt. Sie haben eine kurze Bauweise und werden zwischen 2 Normflanschen eingebaut. Beim Absinken von Druck und Geschwindigkeit wird der massenarme Kunststoff-Dichtkörper sofort durch den Differenzdruck der Anlage sebstständig geschlossen, da durch Druckausgleichsbohrungen ständig, auch beim geöffnetem Ventil, der Systemdruck unterhalb des Dichtkörpers bis auf die ringförmige Auflagefläche vorhanden ist.

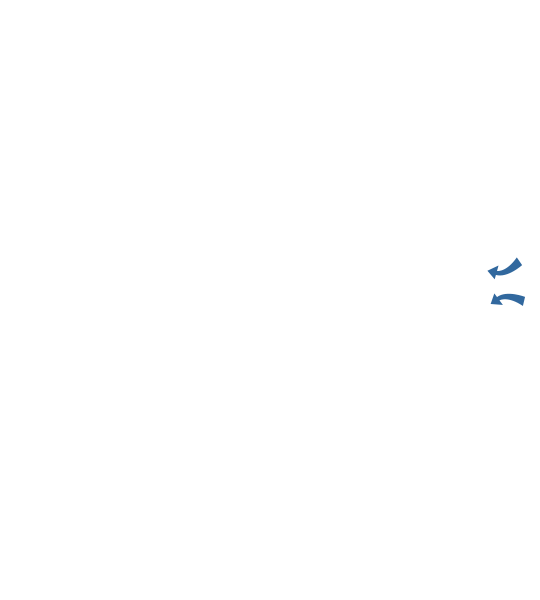

Das Ventil besteht aus nur 4 Bauelementen und ist wartungsfrei. Durch strömungsgünstige, düsenförmige Querschnitte, nicht kleiner als 80% des freien Rohrquerschnittes, sind sie die druckverlustärmsten ihrer Bauart.
Die kreisförmige Auflage des Dichtkörpers ist selbstzentrierend und auch bei höheren Temperaturen gasdicht, da sich geometrische Fehler und Wärmeausdehnung nicht negativ auswirken.

Aufgrund eines speziellen Bearbeitungsverfahrens des Dichtkörpers wird eine Dichtheit erreicht die sonst nur bei Weichdichtungen üblich ist (Leckrate A nach DIN EN 12266-1:2003 P12).

Die Ventile sind auch für Staub- und Kondensathaltige Medien geeignet, da wegen der düsenförmigen Ausführung kaum Ablagerungen möglich sind.

Vorteile

  • Druckverlustarm
  • Strömungsgünstige, düsenförmige Querschnitte
  • Nicht kleiner als 80 % des freien Rohrquerschnittes.
  • Wartungsfrei
  • Gasdicht

Datenblatt Turbo Rückschlagventil DN15 bis DN100 Typ ERV

Technische Daten

Ventilgrößen                    von DN15 – DN100, von 1/2″ – 4″


Flanschausführung        DIN EN 10902-1, ASME B 16.5


Druck                                bis 320 bar / 2500 lbs


Materialien                       1.4057 – X 22CrNi 17 / 1.4571 – X6 CrNiMoTi 17 12 2


Dichtkörper                      PEEK


Temperaturbereich        bis 200° Celsius


Beschreibung der Normalausführung, individuelle Adaptionen nach Absprache möglich!
